一、背景介绍

利用现代信息技术和监测手段，建设智慧城市，是当今世界城市发展的趋势，更是生态文明建设的重要内容。同时，新时代的发展对水务的智慧化也提出了更高的要求。因此，对城市雨污排水系统不仅要建设好，而且要采取有效的监测手段，保护城区的生态环境显得尤为重要。

通过排水管网系统可以实现对管网分布信息的查询，通过排水管网系统可以实现对排水管网数据的监测和采集，而智慧排水信息系统可以与排水系统、排水泵站自动监控系统、城市河道管理系统等共享数据信息，并处理分析数据，实现对排水管网运行状态的评估、预测，进而完成对排水管网科学有效的调度管理。二、系统概览：

据现场人员反馈，需要对现场的各个排污口进行监测，管网中采用多普勒超声波流量计，同时监测水位，流速，流量，统一连接遥测终端机，遥测终端机插卡上传至云平台，在微信端或者电脑端可随时共享数据。

供电：建议采用锂电池供电系统。5分钟上传一次数据的话，锂电池可以满足连续2-3个月供电。

三、方案组成：

1、多普勒超声波流量计探头：该探头可同时测量水位、流速、流量、水温。

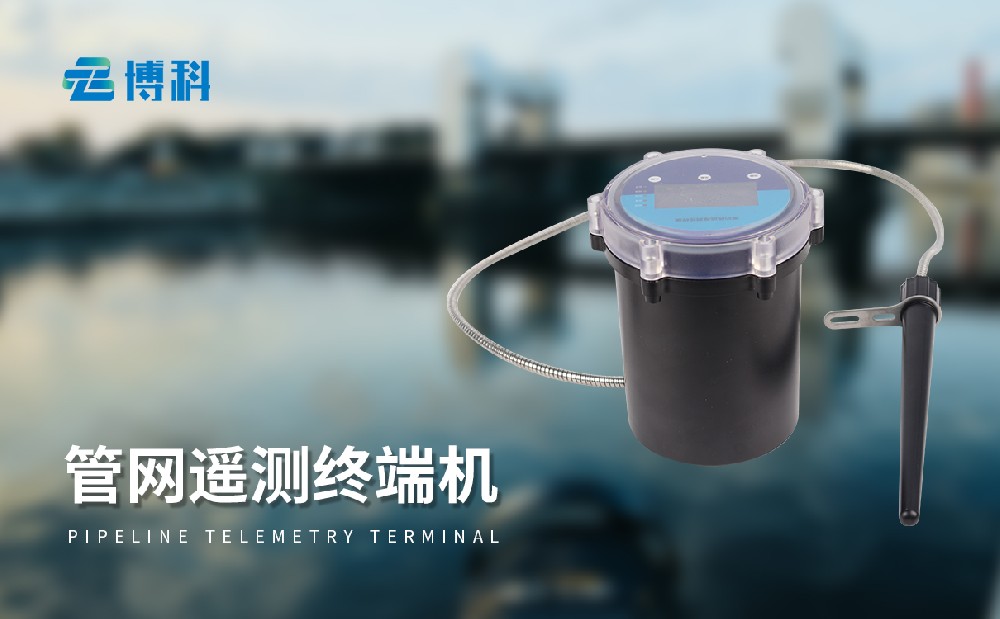

2、锂电池供电系统（内置遥测终端机）：主要用于传感器探头和遥测终端机供电，一般采用45AH/12V蓄电池，默认5分钟采集一次，大概可以坚持3个月，内置遥测终端机主要功能是将各个测量点的流速流量信息进行汇总计算，通过GPRS无线网络发送到服务器，可以通过云平台（免费）或者数据接收软件（收费、且要求客户有固定IP的服务器）查看实时的水位、流量信息。

3、镀锌钢管：用于线缆走线。

4、安装支架：用于将流量计探头固定于管道底部内部。

5、云平台

四、产品特点：

1、多普勒流量计：

l 宽量程：0.02-5m/s(流速)

l 分辨率可达1mm/s（流速）

l 高响应时间，打破以往需要长时间才能得到流速流量的，测量结果时时刷   新。

l 速度面积法流量测量，适合满管及非满管，可自由设定断面水位关系。

l 内部自带高精度温度传感器可用于水温测量和声速补偿。

l 流体力学外壳设计，对水体流态影响小，不影响测量精度。

l 防腐蚀外壳设计，能够在恶劣环境下长期工作。

l 可提供瞬时流量值和累积流量值。

l 无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题，最适用于泥沙悬浮物含量高，水草等漂浮物多的河流中测量。

l 测量线性，出厂已校准长期使用也无需校准。

l 配有数据接收软件，可读取实时数据和累计数据。

技术参数：

流速：测量范围：0.02-5m/s

   精度：1.0%±1cm/s

   分辨率：1mm/s

水深：测量范围：0m-10m

      精度：±1cm

   分辨率：1mm

温度：测量范围：-10℃-60℃

      精度：±0.5℃，

      分辨率：0.1℃

流量： 测量范围：0.001m³/h-999999999 m³/h（根据断面可以增加）

       精度：±3%（根据断面流态有所不同）

分辨率：0.0001 m³/s

电源：直流10V-24V

工作电流：12V  小于0.1A

  输出信号：RS485（Modbus-RTU）

存储容量：2M（可扩展）

防护等级：IP68

工作温度：0℃-60℃（不结冰）

存储温度：-10℃-70℃

设备材质：灰色PVC
