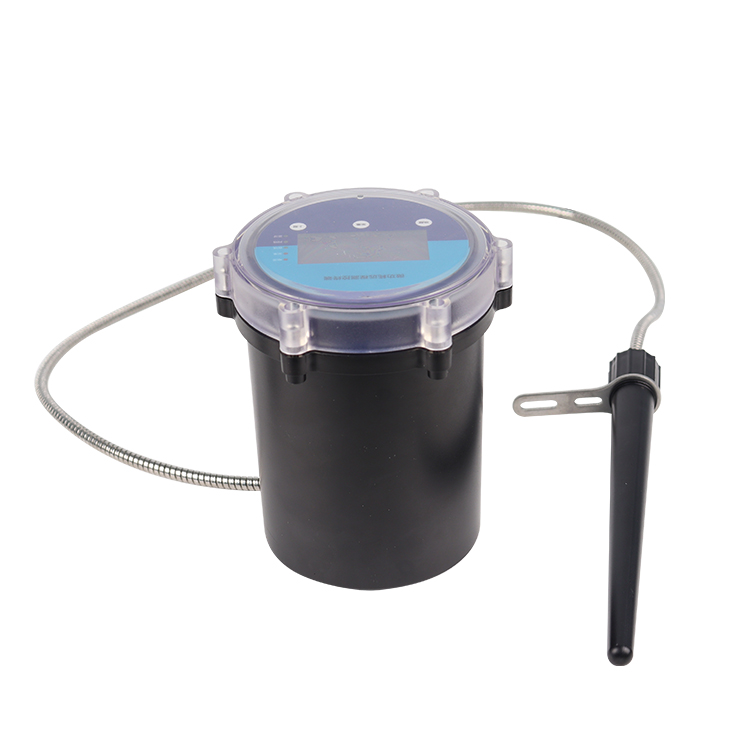

防水自供电智慧水务专用 RTU 是集成了双核处理器、114Ah 高能锂电池组、LCD 液晶显示屏、 RS485 仪表采集、4G 全网通模组和独立脉冲采集模块、模拟量信号采集、独立 5PPM 高精度时钟芯 片，尤其是针对 DMA 应用场景下，提供了流量、压力、液位的“常规定时采集+夜间小流量高频 采集 ”以及“常规越限报警+瞬时突变报警 ”等专业化、场景化应用功能于一体的 IP68 防水低功 耗测控装置。是智慧水务感知层设备实施高频度采集、高可靠性无线测控的最佳手段。

本产品具有以下特点：

 具有源代码量小、 占用内存小、运行效率快、可靠性高及稳定性强的优点。

4G 全网通设计：采用工业级 4G 全网通模组设计， 自适应三大运营商的网络制式，可选配

标准 WEB 云平台应用软件以及底层通讯服务程序、OPC 服务器接口；

 大容量电池供电：标配 114Ah@3.6VDC 能量型锂亚电池组；并可根据实际应用场景需求， 选配外挂拓展锂电池组，可以进一步提高 RTU 的电池续航能力。

超低功耗设计：休眠平均电流低于 50uA，RTU 按 15 分钟采集并存储结 1 次数据，2 个 小 时上报 1 次数据的工作频率设置，排除网络信号不良的情况下，锂电池组理论续航能 力不低于4年。

 IP68 防水设计：采用多重防水技术，通过硅胶圈物理密封及电子套件灌胶工艺、高增益防 水天线设计，防护等级高达 IP68，可长期浸泡在水中工作，有效解决仪表井下防潮、防 水问题。

双核处理器设计：采用 ARM 高性能 32 位“Cortex-M3 ”+“MSP430 ”双核处理器，嵌入 式 实时操作系统，采用多线程并行运算技术，大幅度提升 RTU 运行可靠性及稳定性。

 高精度时钟芯片：采用独立 5PPM 高精度时钟芯片，零点自动校时，确保 RTU 时钟的一 致性，误差小于 1 秒；用于确保采集、存储、上报、突变报警、夜间高频采集等一系列功 能的有序、可靠、稳定运行；

 设参模式灵活：标配独立蓝牙 5.0 模块，具有近场蓝牙无线通信配置功能。RTU 可通过串 口、APP、Web 平台等多种方式，进行仪表底数、时钟、仪表量程、报警阈值等配置。采 集存储周期和上报周期可以灵活设定，采集周期可以精确到秒，上报周期可以精确到分钟。

 大容量数据存储：内置 16M 高性能 Flash 存储器，可以根据数据采集时间周期(以秒为单

位)进行数据采集并存储。可冻结存储不低于 50000 个历史数据。RTU 可以设置数据自动上 报时间间隔，定时上报 10 天内的未上报的数据。

LCD 液晶显示：标配 LCD 液晶显示屏、磁控按键及状态指示功能，通过 LCD 显示屏对信号 强度、电池电压、流量、压力、液位、采集周期、上报周期等运行状态进行可视化展现及 配置，显示内容丰富，现场调试非常便利；

远程固件升级：可以通过蓝牙或 4G 无线的方式，对 RTU 的固件程序进行无线空中升级， 以便于对嵌入式软件功能的迭代以及故障修复，有效降低设备运维成本。

 突变报警功能：RTU 除了支持常规的越限报警功能，还支持流量、压力、液位的突变报警 值配置功能，当流量、压力、液位数据变化达到预设突变报警值时，RTU 将立即、主动上 报当前的突变数据，避免出现流量、压力、液位的瞬时突变报警出现滞后的现象。

 夜间高频采集：实施 DMA 分区计量系统运行过程中，夜间小流量数据的采集密度会在一定 程度上影响到 DMA 漏失算法的精准度，可以对 RTU 配置夜间高频采集及存储周期，在此周 期内从常规采集及存储周期自动切换为超高频度采集及存储周期（秒级），以实现 DMA 分 区计量系统运行过程中对夜间小流量数据的高频采集需求。

 多中心上报：支持 3 个数据中心上报，可配置为多中心或主备中心模式，工作于多中心模 式时，RTU 将同时连接最多 3 个数据中心，接收来自不同中心的指令并应答；RTU 工作于 主备中心模式时将优先连接主中心，当主中心连接不成功则连接备用中心。

RS485 采集功能：支持 1 路 RS485 仪表采集接口，支持标准 MODBUS-RTU、CJ-188 等计 量仪表数据采集，兼容目前国际、国内主流的流量仪表协议数据采集。

 脉冲采集功能：采用独立脉冲采集模块，支持 3 路开关量信号采集接口，实现脉冲机械 表的单、双、三脉冲信号采集，兼容霍尔信号和干簧管信号采集，具有正反向计量、逆流 报警等功能。

模拟信号采集：支持 2 路模拟量信号采集接口，可接入压力传感器或液位传感器 chua 支 持 1 路电压信号（兼容 0~5V、0.5~4.5V、1~5V）采集及 1 路电流信号采集（兼容 4~20mA， 0~20mA），模拟量量程可以通过串口、APP、WEB 等方式实现自主配置。

 独立安装卡扣：RTU 配套的固定支架可直接安装在仪表井壁上，RTU 与固定支架之间采用 卡扣式连接方式，适用于须二次拆卸的情况下，快速实现对 RTU 的拆卸作业，对安装施 工过程以及后期维护过程都有较大的便利性。

应用范围：

适用于于污水管网、雨水管网、供水管网、窨井、入河入海排口、地下水、蓄水池的压力、 水位、流量、流速和 水质数据等监测；

 以及燃气管网、石油、化工、冶金、炼化、燃气输配等行业的监测。推进城市基础管道设 施信息化和智能化的转型。

硬件参数
