一、产品简介

声学多普勒流速仪是应用于河流、明渠及管道等工况的流速流量检测仪器。其采用超声波探测技术，测量精度高、稳定性好、受环境因素影响小，无转动件、维护频次低、工作可靠性高，是便携流速流量测量的推荐产品。

应用：海绵城市、河长制管理、内河监测、自然河流、明渠、管道、养殖等场景。

原理：发射和接收的超声波频率差与流速建立关系，超声波发射与接收的时间差与液位建立关系，静压式液位用于需要测量液位量程较大的工况，环境温度测量用于修正超声波实际传播速度。

二、产品特点

（1）可测量管道、渠道、天然河流流量、流速、水位

（2）单只流速传感器，安装方便适合市政污下水管渠道、不满管管道、各种渠道、不规则河道、天然溪、排污口等流量测量并可隐蔽安装，可以做到长期稳定可靠工作

（3）既可顺流速、也可水位、水深方便统计

（4）可提供瞬时流量值和累计流量值

（5）大屏幕彩屏，文本配合图形，方便操作及流态分析

（6）可通本机存储一万条数据并通过专用客户端APP导出表格文件

（7）客户端APP实时显示流速曲线、图形软件，便于水流流态分析研究

（8）传感器功耗:测流速时:电流<60mA，功耗<1W

（9）低功耗测速，内置充电电池、是目前轻便的多普勒流速仪之一

（10）内置压力式水位传感器、温度传感器，姿态传感器

（11）适合市政污下水管渠道、不满管管道流量测量

（12）通讯接口:MODBUS-RTU

（13）探头壳体耐密封压力:大于4.5个大气压，可水下20米工作

（14）传感器可在恶劣的现场和污水水质下长期工作

三、技术参数

测量指标：

性能指标：

四、使用要求

1. 导气电缆线由于里面含有导气管，所以不能弯折过度，防止其折断；切忌把导气电缆当流速仪的绳缆，用导气电缆拖拽多普勒流速仪；

2. 探头前面的圆形超声波换能器不能受到冲击及划伤；

3. 仪器探头应避免在太阳下长时间暴晒，以免温度太高而引起故障；

4. 在泥沙浓度较大的地方使用声学多普勒流量计要定期清理超声波换能器和压力传感器上的淤泥,防止淤泥把压力传感器堵塞。

五、仪器装箱清单

整套便携式流量计手提箱内装有：

1.多普勒流速仪传感器   一台

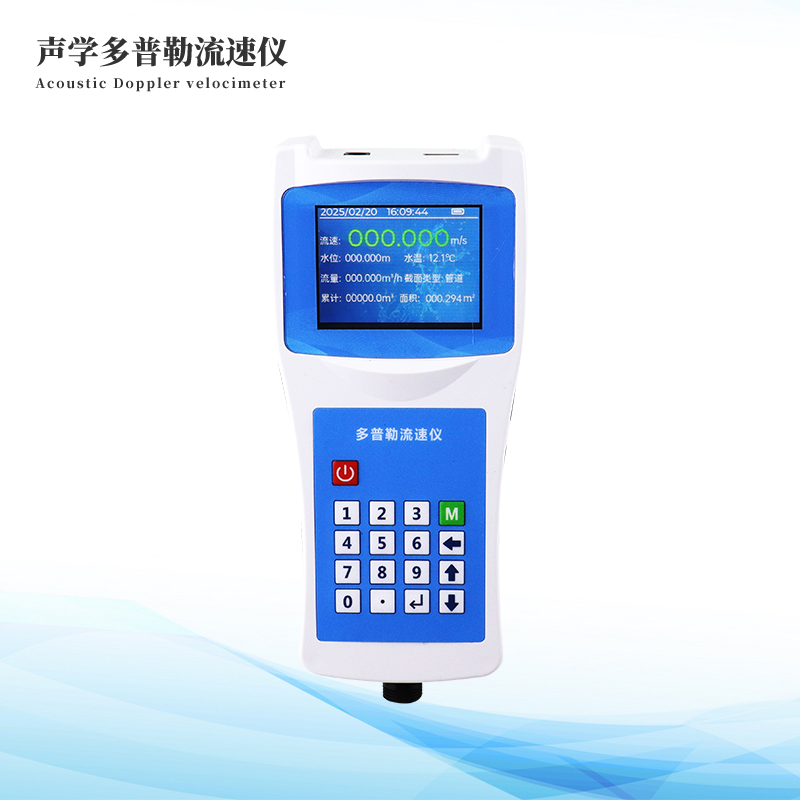

2.手持仪表                     一台

3.充电器                        一只

4.RS232转接线             一条

5.使用说明书                一份

6.CG20测杆                 一套

7.角度仪                       一只
